Elbow, IR, OR, Tee, Cross, Reduser

Dengan menggunakan penggunting besi beton dan joiner, kabel tray wiremesh batangan dapat dibentuk menjadi Elbow, Inside Riser, Outside Riser, Tee, Cross, dan Reduser. Anda tidak perlu khawatir akan produk dari toko kabel tray kami akan cepat rusak, karena produk-produk kami dibuat dengan standar yang telah ditetapkan sehingga akan awet saat digunakan. Kami selalu menjamin semua konsumen mendapatkan produk terbaik dari kami.

Cara membuat Elbow, IR, OR, Tee, Cross, Reduser

Membuat sambungan seperti Elbow (siku), Inside Riser (IR), Outside Riser (OR), Tee, Cross, dan Reducer dari kabel tray wiremesh sebenarnya cukup mudah dan umum dilakukan di lapangan. Berikut panduan lengkapnya:

Alat dan Bahan yang Diperlukan:

• Kabel tray wiremesh
• Tang potong besi (bolt cutter)
• Tang kombinasi atau tang buaya
• Penggaris/meteran
• Spidol untuk menandai

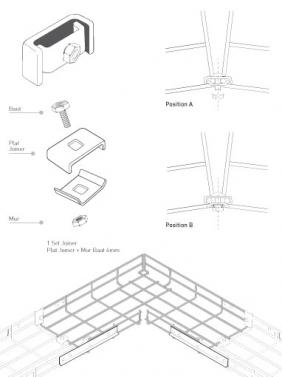

• Klem sambungan/connector wiremesh (biasanya berupa jepitan dan baut)
• Baut dan mur (M6 – M8 sesuai kebutuhan)
• Alat bor tangan (opsional untuk tambahan baut)

1. Membuat Elbow (Siku) 90°

Digunakan saat kabel tray harus berbelok 90° ke kanan/kiri.

Langkah:

1. Tandai bagian wiremesh yang akan dilipat menjadi siku.
2. Potong kawat di sudut dalam (biasanya 3–4 baris kawat bagian tengah bawah) agar tray bisa ditekuk.
3. Tekuk perlahan hingga membentuk sudut 90°.
4. Pastikan hasilnya rata dan stabil.
5. Kencangkan dengan klem/baut di sisi luar untuk kekuatan ekstra.

2. Inside Riser (IR)

Digunakan saat kabel tray naik ke atas (vertikal ke atas).

Langkah:

1. Potong sebagian kawat bagian bawah tray.
2. Tekuk bagian tray ke atas sesuai kebutuhan (biasanya 45° atau 90°).
3. Perkuat sambungan dengan tambahan klem atau braket.

3. Outside Riser (OR)

Digunakan saat kabel tray turun ke bawah (vertikal ke bawah).

Langkah:

1. Sama seperti IR, tetapi tray ditekuk ke bawah.
2. Potong bagian dalam dan tekuk perlahan ke arah bawah.
3. Gunakan penyangga atau penguat tambahan agar tidak melorot.

4. Membuat Tee (T-Cabang)

Untuk membagi tray ke arah kanan atau kiri.

Langkah:

1. Potong bagian samping tray utama di tengah-tengah.
2. Ambil potongan tray lain dan potong ujungnya untuk membentuk sambungan.
3. Sambungkan bagian tersebut membentuk huruf "T".
4. Gunakan klem dan baut untuk menyatukan tiga sisi tray.

5. Membuat Cross (Silang)

Untuk percabangan empat arah.

Langkah:

1. Potong bagian tengah tray utama.
2. Ambil dua potongan tray tambahan.
3. Sambungkan membentuk "+" (silang empat arah).
4. Kencangkan semua sambungan dengan klem dan baut.

6. Membuat Reducer (Pengecil Ukuran Tray)

Digunakan untuk menyambung dua tray wiremesh dengan ukuran berbeda.

Langkah:

1. Potong bagian tray besar secara diagonal di kedua sisi agar mengerucut.
2. Bentuk ujungnya mengikuti ukuran tray kecil.
3. Sambungkan dengan tray kecil menggunakan klem/baut.
4. Pastikan sambungan kuat dan tidak ada ujung tajam.

Tips Tambahan:

• Gunakan sarung tangan saat bekerja untuk mencegah luka.
• Pastikan semua ujung potongan halus dan tidak tajam.
• Gunakan pengikat kabel (cable tie) bila perlu untuk merapikan kabel di tray.
